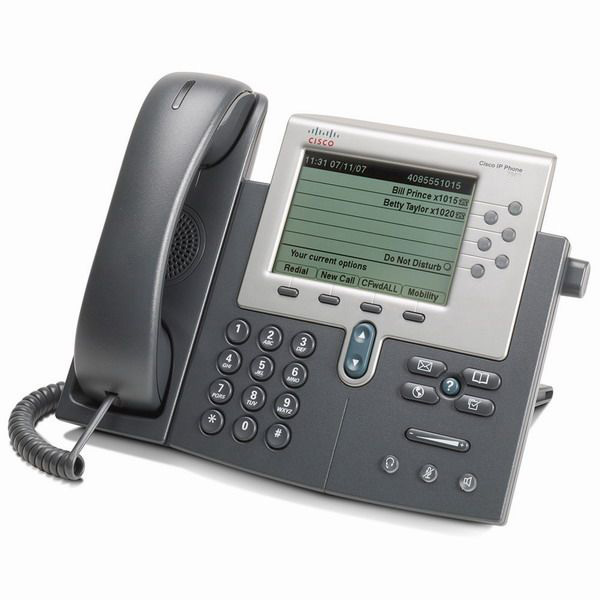

تنظیمات Firmware تلفن های سیسکو 7941 , 7961

برای اتصال تلفن‌های ویپ به مرکز تلفن استریسک عموما از پروتکل SIP استفاده می‌شود ، این در حالی است که تلفن‌های 7961 ، 7941 و اغلب تلفن‌های شرکت سیسکو به صورت پیش فرض از پروتکل اختصاصی خود یعنی SCCP استفاده می‌نمایند . بنابراین برای اتصال این تلفن‌ها به مرکز تلفن استریسک یا باید از ماژول Chan_SCCP در استریسک استفاده شود و یا Firmware  تلفن‌های سیسکو به فریموری که پروتکل SIP را پشتیبانی می‌کند تبدیل شود . توجه فرمایید که تلفن‌های جدید برند سیسکو همگی به صورت پیش‌فرض هم از پروتکل SCCP و هم از SIP پشتیبانی می‌کنند .
ما  در این بخش به بررسی راهکار دوم یعنی تغییر فریمور تلفن‌های سیسکو 7961 و 7941 می‌پردازیم .


برای تغییر فریمور تلفن 7961 و یا 7941نیاز است ابتدا فایل‌های Tftpd64-4.64-setup.exe و 7941-61SIP 79 را دانلود نمایید. سپس از طریق یک سرویس TFTP سرور آن فایل‌ها را برای تلفن در دسترس قرار دهید ( تلفن را مستقیم به سرور وصل کنید) . در برخی موارد ممکن است به دلایل مختلفی مانند بوت نشدن تلفن و یا …. نتوانید به صورت دستی روی تلفن ، IP  سرور TFTP را تنظیم نمایید در چنین حالتی باید از یک سرویس DHCP برای معرفی سرور TFTP با Option شماره 60 و یا 150 استفاده کنید .
پس طور کلی پس از آماده سازی فایل‌ها به یک TFTP Server و یک DHCP سرور احتیاج می باشد . در این مقاله از نرم‌افزار Tftpd64 برای راه‌اندازی TFTP و DHCP استفاده می شود .
نکته : قابلیت DHCP باید روی تلفن فعال باشد و روی آن IP قرار نگرفته باشد .( در منوی Setting  بخش network Configuration قسمت DHCP Enabled روی Yes تنظیم شده باشد.)
(در نظر داشته باشید اگر در شبکه خود بیش از یک DHCP server داشته باشید ممکن است با اختلال رو به رو شوید .)


در فایل هایی که دانلود کردید، فایل‌هایی را می‌بینید که نام‌ آن‌ها فرمت xml.SIP************.cnf را دارند . این فایل‌ها فایل کانفیگ تلفن می‌باشند که برای تنظیم تلفن باید در مرحله‌ی اول نام فایل را به فرمتxml. sip(mac-address).cnf تغییر دهید  )مثلا ( SIP1a2a3a4a5a6a.cnf.xml و سپس این فایل و فایل XMLDefault.cnf.xml را با notepad  باز کرده و مقادیر مورد نظر خود را برای تنظیم تلفن وارد نمایید .
با کمی دقت به متن فایل‌های کانفیگ می‌توانید نحوه تغییر آن را متوجه شوید . به عنوان مثال به چند مورد از سطر‌های اصلی آن اشاره می‌کنیم .



sip( mac-address ).cnf.xml فایل
<processNodeName>192.168.1.16</processNodeName>                 " آدرس سرور  ویپ"
.
<line button="1">
            <featureID>9</featureID>
            <featureLabel>171</featureLabel>
            <proxy>192.168.1.16</proxy>           " آدرس سرور  ویپ"
            <port>5060</port>
            <name>171</name>
            <displayName>171</displayName>
…
  </line>

XMLDefault.cnf.xml فایل
<callManager>
             <ports>
                <ethernetPhonePort>2000</ethernetPhonePort>
                <mgcpPorts>
                   <listen>2427</listen>
                   <keepAlive>2428</keepAlive>
                </mgcpPorts>
             </ports>
             <processNodeName>192.168.1.16</processNodeName>    "آدرس سرور ویپ"
</callManager>

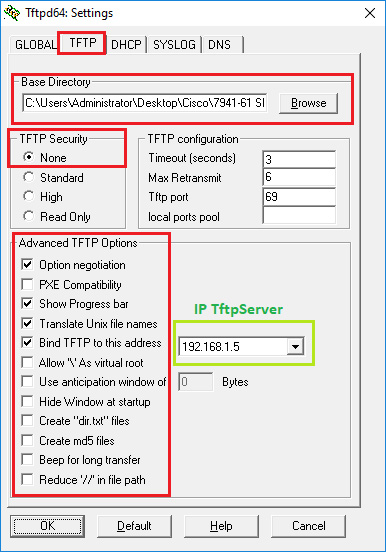

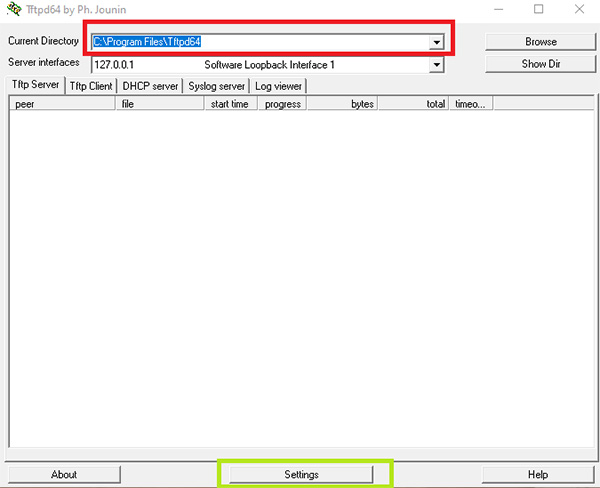

1- سپس وارد تب TFTP می‌شویم و فیلد‌های ذیل را پر می‌کنیم.
Base Directory  :

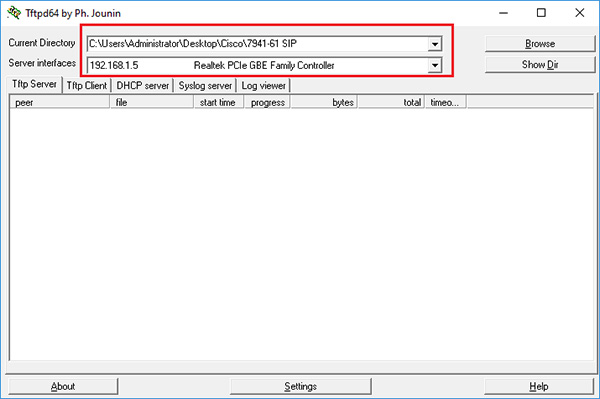

در این قسمت آدرس یک فولدر که فایل‌های Firmware جدید را درون آن قرار داده‌اید را وارد نمایید . لازم به ذکر است که فایل‌های Firmware باید از حالت فشرده خارج شده باشد . ( فایل 7941-61  SIPکه جهت دانلود در صفحه قرار دادیم.)
Bind TFTP to this address  :
در این قسمت باید کارت شبکه‌ای که از طریق آن به تلفن دسترسی دارید و می‌خواهید روی آن سرویس TFTP اجرا شود را وارد نمایید.( TftpServer IP)

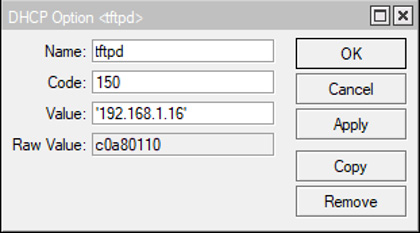

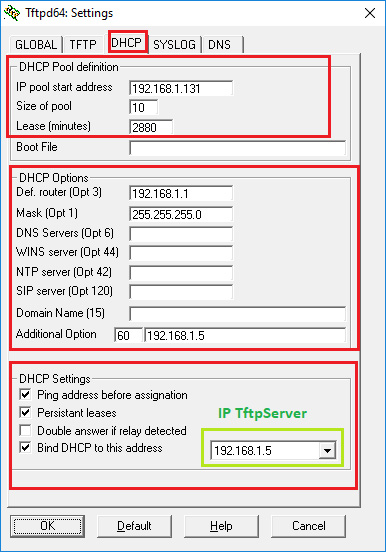

 در این بخش باید در فیلد اول عدد ۶۰ و در فیلد دوم آدرس سیستم خود (TFTP Server )را بدهید). در فیلد اول باید عدد Option وارد شود که معمولا عدد ۶۰ یا ۱۵۰ قرار می‌گیرد . )

در این قسمت باید کارت شبکه‌ای که از طریق آن به تلفن دسترسی دارید و می‌خواهید روی آن سرویس DHCP اجرا شود را وارد نمایید.
